材质体系：T700主层 + T800高模量补强，增韧环氧预浸料；外层3K编织、内衬UD单向带
结构形式：精密芯模卷管成型（roll-wrapped），薄壁圆管，内外径分级
内径/外径：微径3.2mm（.126″）/ 4.2mm（.166″）/ 标准 6.2mm（.244″）三档
壁厚：0.4–0.9mm按spine分级（微径加厚壁抗弯、标准径轻量）
长度：裁切范围24–34″，标准标称基于 28″ 测量基准
Spine 挠度：250–1200分级（0.200–0.800″ 挠度），批次内±0.005″内一致
直度公差：竞技级 ±0.001″（0.025mm）/ 高级 ±0.0025″ / 训练级 ±0.003″
重量一致性：同打（dozen）±0.5–1.0 grain（约 ±0.03–0.06g/支）
GPI 重量：轻靶5.0–6.5 gpi / 综合7.0–8.5 gpi / 重靶9.5–12.0 gpi
铺层逻辑：0°UD 纵承弯回弹，±45°编织抗扭稳飞行，90°环向稳圆防椭圆化
一、产品概述

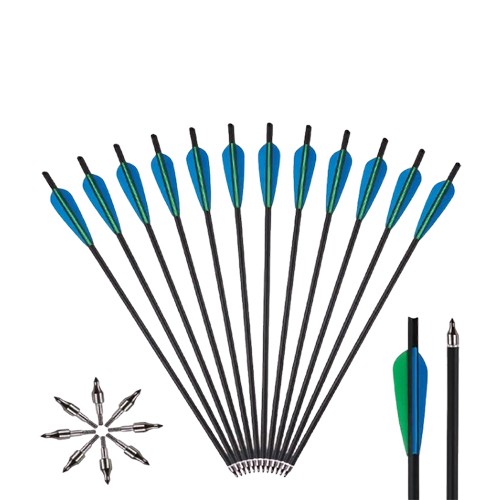

竞技射准碳纤维箭杆不是“碳布卷成细管”，而是按弓磅、拉距、撒放动态做刚度分布与批次一致性的复合材料杆：
离弦瞬间箭杆先弯后回直，挠度匹配弓的加载曲线，直度决定飞行不偏摆，重量一致决定整筒箭同落点。以 PAN 基 T700/T800 预浸料做“UD 纵梁+编织外壳”，结合精密芯模卷制与在线直度/挠度分选，在 5–10gpi 下把“轻、直、回弹快、支支一样”做成可设计参数。
裕同新材将该产品归入「碳纤维运动器材结构件」体系，复用预浸料裁切、卷管缠绕、超声探伤与钓竿/球拍同源铺层能力，提供从裸杆、spine 分档、直度分选到箭尾/螺口加工的一站式交付。
二、工艺与结构
卷管成型（roll-wrapped）
预浸料按角度程序裁切：内层 0° UD 承弯储能，外层 ±45° 3K 编织抗扭
精密钢芯模卷制→热缩袋→130℃/0.6MPa 热压固化，孔隙率 <1%
壁厚均匀性 ±0.03mm，脱模后 CNC 定长切断、端面倒角
刚度分级控制
外径与壁厚决定静态spine：同外径加厚 0.01mm壁，刚度升约20%
T800高模量层提刚性不增重，微径杆（3.2mm）降风偏、适合 18–50m 室内外射准
标准径（6.2mm）抗风、护靶、训练损耗低
在线分选（关键）
每支过spine台：26″跨距 1.94lb载荷测挠度，自动按50单位分档
滚动直度台：传感器记跳动，分±0.001/0.0025/0.003″三档
称重分组：同打按实际克重配对，激光打码可追溯
后处理：定长切断 → 超声探伤（查暗裂分层） → 直度/spine/重量三检 → 哑光/亮光涂层 → 箭尾槽/内螺纹加工
三、应用场景
反曲弓射准（奥运/光弓），选4.2mm 微径+中高模量，直度±0.001″，室内外通吃。
复合弓竞技，选3.2mm 微径硬 spine，高初速低风偏，50m以上更聚组。
室内18m，选轻靶微径（5–6gpi），回弹快、靶纸穿透适中不炸标。
户外70–90m，选标准径6.2mm 或中径4.2mm 重一点配置，抗风、弹道稳。
俱乐部/训练/品牌贴牌，OEM/ODM：内径、长度、spine、直度等级、表面、箭尾接口、LOGO与按打包装全定制。

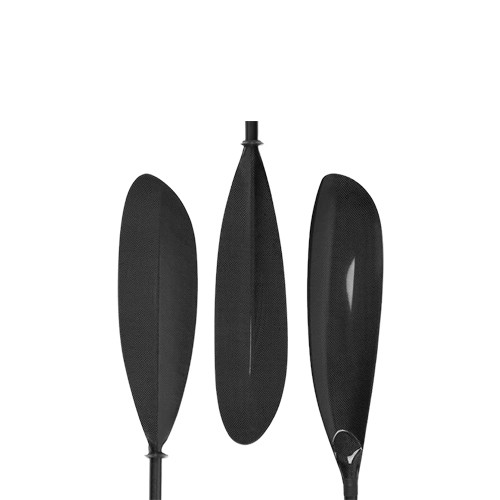

上一篇：碳纤维SUP船桨
