材质：T700级3K斜纹/平纹预浸碳纤 + 环氧增韧体系（可选T800高模量版）
结构：Unibody 一体模压（无拼接、无金属骨架外露）
重量：标准款18–26g/只，轻量竞赛款9–15g/只（±1g）
兼容水壶：500ml / 650ml / 750ml 标准自行车水壶（壶径73–74mm）
开口形式：正开 / 侧开（左/右）可选，适配小尺码车架
安装孔距：标准 64–74mm 可调（M5 螺丝孔，±0.15mm 公差）
夹持设计：渐进式夹角+内缘加宽，颠簸路面防跳壶
表面处理：UD哑光 / 3K 露织 / 高光清漆 / 品牌彩印 IML
安装扭力：建议3–5 N·m（配碳纤维止滑膏，防过紧压裂）

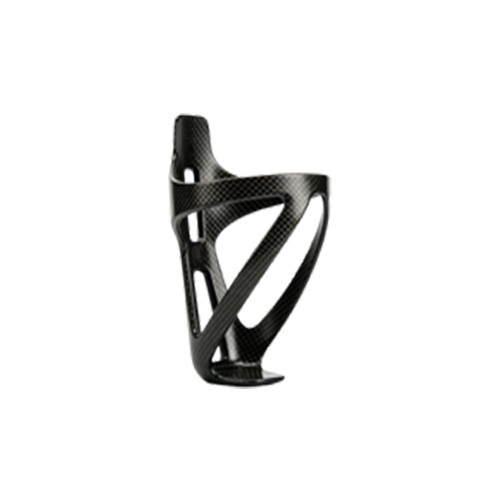

一、产品概述
自行车碳纤维水壶架不是“碳布弯个造型”，而是高频受力下的轻量化夹持结构件：
它要扛踩踏颠簸、侧向扭力、取放反复形变，还要把水壶锁死不跳。以 PAN 基 T700 预浸料为核心，结合 0°/±45°/90° 局部铺层与模压一体固化，在 20g 级单件下实现“轻到无感、夹得稳、取放顺”。
裕同新材将该产品归入「碳纤维运动器材结构件」体系，可配套全碳自行车、轮组、车把座管同源预浸料与模压能力，提供从材料、铺层、模具到表面处理与装配集成的一站式交付。
二、工艺与结构
预浸料模压一体成型
裁片按受力分区：安装臂 0° UD 承拉、壶槽区 ±45° 抗扭、底部 90° 环向保夹持回弹
模具 130–145℃ 梯度升温、1–1.5MPa 压实，孔隙率 <2%，脱模无翘曲
关键结构点
螺丝孔区局部加厚或嵌金属套管，防长期锁紧剥离、防裂底
壶槽内缘微凸点/防滑纹，增加摩擦、降低高速振动滑脱
侧开款优化转角 R 区，避免小尺码车架与座管干涉
破风截面（可选）：前缘收薄、后缘导流，降低高速风噪
三、应用场景
公路竞赛/爬坡，选9–15g UD哑光竞赛款，极致减重、抓握稳。
Gravel/长途越野，选20–26g加宽夹持款，侧开可选，颠簸不丢壶。
通勤/电助力，选3K露织耐用款，兼容矿泉水瓶与运动壶，日常好用。
小尺码车架，选侧开款，避免上管干涉，单手抽放更顺。
品牌商/车店贴牌，OEM/ODM：开口方向、孔距、重量档、表面工艺、LOGO 与螺丝配置全定制。
